RCDC系列風冷自缷式電磁除鐵器
產品簡介
RCDC系列風冷自缷式電磁除鐵器:是在RCDA系列風冷懸掛式電磁除鐵器的基礎上增加了驅動電機、滾筒、帶刮板的缷鐵膠帶等組成的缷鐵機構。在工作過程中缷鐵機構自動將缷鐵皮帶上吸附的鐵磁性物質拋到除鐵器以外的集鐵箱內,無需停電人工清理,實現了除鐵自動化。在鋼鐵廠、水泥廠等行業多用于礦渣除鐵和保護輥壓機、立磨、破碎機等重要設備。
安裝示意圖及主要技術參數
技術參數
型號 參數 項目 | 適應 帶寬 mm | 額定 吊高 h=mm | 物料 厚度 <=mm | 勵磁 功率 <=kw | 磁場 強度 >=mT | 驅動 功率 <=kw | 適應 帶速 <=m/s | 重量 kg | 外形尺寸mm | ||||
A | B | C | D | E | |||||||||
RCDC-5 | 500 | 150 | 100 | 1.2 | 60 | 1.5 | 4.5
| 1080 | 1900 | 965 | 720 | 750 | 1030 |
RCDC-6 | 600/650 | 180 | 120 | 2 | 60 | 1.5 | 1350 | 2000 | 1170 | 810 | 800 | 1150 | |
RCDC-6.5 | 650 | 200 | 150 | 3 | 70 | 2.2 | 1550 | 2200 | 1370 | 820 | 888 | 1233 | |
RCDC-8 | 800 | 250 | 200 | 4 | 70 | 2.2 | 2180 | 2500 | 1420 | 860 | 1031 | 1300 | |
RCDC-10 | 1000 | 300 | 250 | 6 | 70 | 3.0 | 3390 | 2700 | 1700 | 880 | 1231 | 1500 | |
RCDC-12 | 1200 | 350 | 300 | 8 | 70 | 3.0 | 4160 | 3000 | 1850 | 950 | 1505 | 1700 | |
RCDC-14 | 1400 | 400 | 350 | 12 | 71 | 4.0 | 5500 | 3500 | 2070 | 1020 | 1674 | 1950 | |
RCDC-16 | 1600 | 450 | 400 | 14 | 71 | 4.0 | 6900 | 3700 | 2270 | 1050 | 1874 | 2400 | |
RCDC-18 | 1800 | 500 | 450 | 20 | 73 | 5.5 | 8900 | 4300 | 2570 | 1160 | 2100 | 2850 | |
RCDC-20 | 2000 | 500 | 500 | 30 | 73 | 5.5 | 10500 | 4600 | 2750 | 1300 | 2200 | 3100 |
備注:另擁有超 強磁力型RCDC-T:磁場強度T1型90mT、T2型120mT、T3型150mT供選擇。
RCDC-16系列風冷自缷式電磁除鐵器工作現場圖

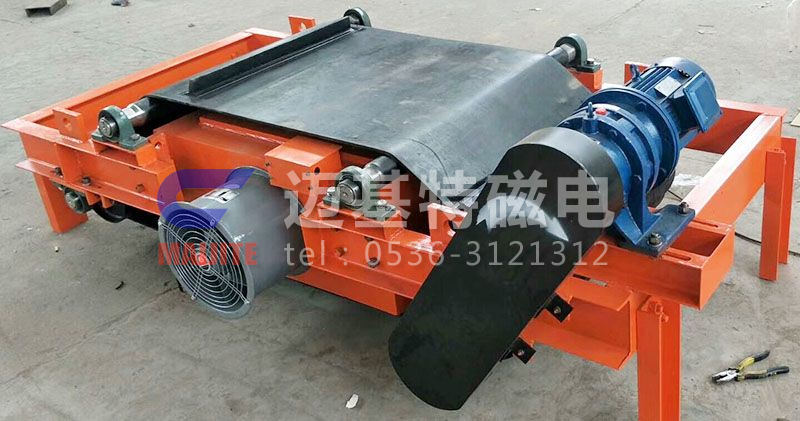

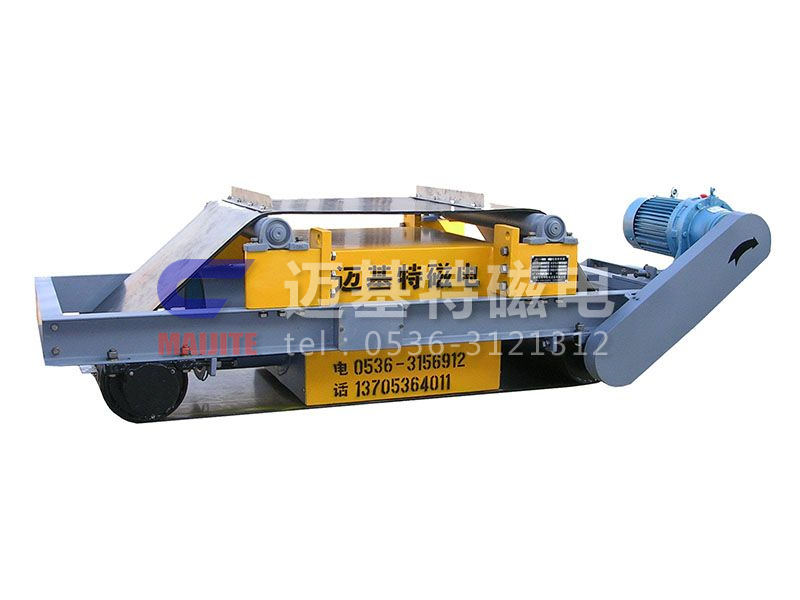

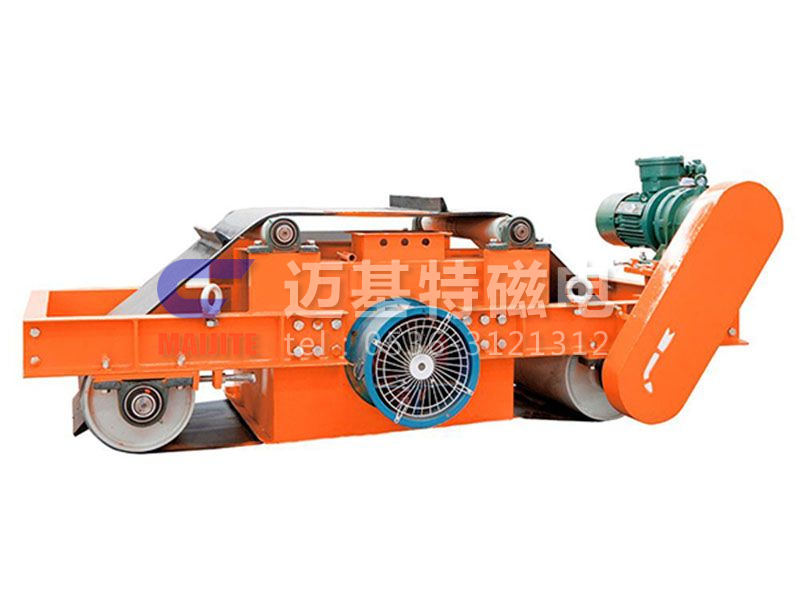

RCDC系列風冷自缷式電磁除鐵器成品圖
