RCGZ系列管道自卸式永磁除鐵器
產品簡介
是一種高性能自動化磁分離設備,可廣泛應用于水泥、電力、陶瓷、化工、玻璃、冶金、鋼鐵等行業,是物料提純和保證后續設備安全運行的首 選除鐵設備。
主要用于水泥行業:選粉機選粉后的回磨粗粉及熟料預粉碎后入磨前的細粉除鐵,防止鐵粒在磨內積聚,從而提高磨機的生產效率和水泥的比表面積;水泥灌裝工序前的除鐵,可以將混雜于水泥泥中的鐵雜質自動清選,排放,保障生產穩定運行。連續、自動、高 效地清除物料中的鐵雜質;耐高溫、強磁力、壽命長、無須專人看管;磨機產量提高15%以上,鋼球、鋼段、襯板磨損減少20%以上;除凈率99%以上,輥壓機鋼性葉輪、包裝機出口葉輪使用壽命延長2倍以上。
結構特點
由管道體、驅動裝置、磁體運行裝置三大部分組成,驅動裝置安裝在管道壁上,通過鏈輪、鏈條帶動管道體內磁分離腔的磁體運行裝置運轉,永磁體將管道內物料中混雜的鐵磁性物質通過出鐵口排出管道外。
變殼轉動為磁系運轉,從結構上加大了磁系的作用過程,配以獨特的分離機構,鐵雜物分享更徹底。采用耐高溫、強磁力的釹鐵硼磁材,磁場強度高。整機串接于粉料輸送管道中,法蘭式聯接,安裝方便。除鐵、卸鐵自動完成,設備運轉無需專人看管。永磁體做磁源,無需耗電,小功率電力排渣,耗電極低,結構緊湊,工作穩定可靠。
本設備采用高剩磁的釹鐵硼作為磁源,除鐵效率高,使用壽命長。
動力源采用小功率擺線針輪減速電機,傳動采用精密滾子鏈條,具有體積小、重量輕、運轉可靠平穩、故障小等優點,用戶使用方便,維修容易。
本設備結構設計合理、緊湊、安裝方便,串接于物料輸送管道中即可使用。
除鐵過程連續、自動,設備啟動后無需看管。
適用于封閉物料輸送系統,工作中無粉塵逸出,無環境污染。
管道壁采用特殊耐磨材料,使用壽命成倍增長。
工作原理:串接于傾角45-75度的物料輸送管道中,當物料流經該除鐵器時,其中的鐵磁性物質被吸附到管道除鐵器的不銹鋼管壁上,隨永磁體的移動而逐漸向出鐵口方向滑動,實現與物料分離。在出鐵口處,因永磁體沿循環運動方向移開,鐵磁性物質失去磁力吸引,在重力的作用下從出鐵口排出,實現物料的自動除鐵。

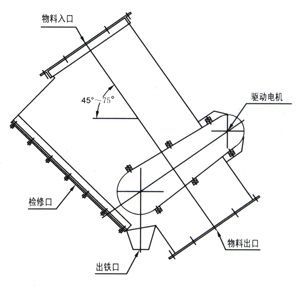

外形示意圖

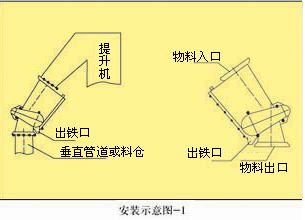

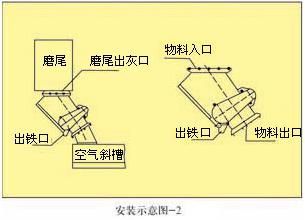

安裝示意圖
